OI 10

Einfach genial – bewährte Allround-Lösung für > 80 % aller Innenmontage-Fälle

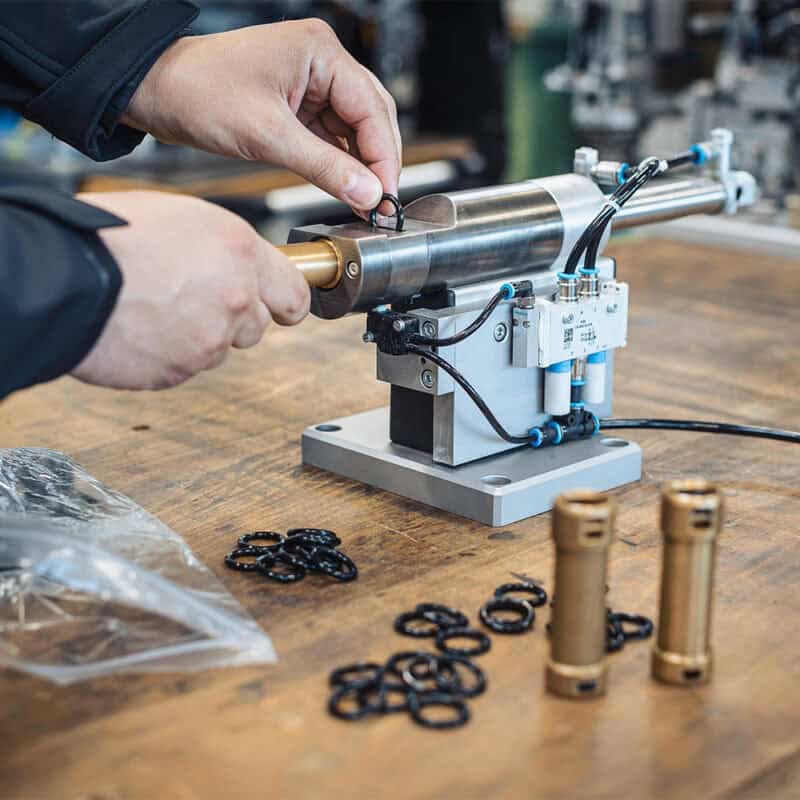

Zwei Handbewegungen, ein pneumatischer Hub – sicher montiert! Als rein pneumatische Vorrichtung montiert die OI 10 spielend einfach und rasend schnell Dichtringe in innenliegende Nuten, Hinterschnitte und Absätze. Auch schwer zugängliche Montagesituationen sind kein Problem.

Jetzt beraten lassen

Technische Details auf einen Blick

Anwendungsbereiche

Für die Montage von Dichtringen in innenliegende Nuten oder Hinterschnitten
Mehrere Ringe in unterschiedliche Nutlagen möglich
Ausführung als rein pneumatische Vorrichtung sowie als Halbautomat, Vollautomat und zur Integration in Montageanlagen verfügbar

Ihre Vorteile

Einfache Bedienung
Einfacher Aufbau der Montagewerkzeuge, rein pneumatischer Antrieb
Hohe Verfügbarkeit
Horizontal und vertikal einsetzbar
Schwer zugängliche Montagepositionen realisierbar
Schonende Dichtringmontage mit minimaler Stauchung

Zahlen, Daten & Fakten

Abmessung (BxHxT): abhängig von Bauteil und Montageposition
Gewicht: abhängig von Bauteil und Montageposition
Elektrischer Anschluss: nicht erforderlich
Pneumatischer Anschluss: 6 bar (volle Funktionalität ab 5 bar)
Montagezeit: ca. 3 s (inkl. Teilehandling)

Optionen:

Positionierschlitten für Werkstücke (manuell / automatisch)
Sonderausführungen möglich

Datenblatt OI 10 herunterladen

OI 10 – manuelle Montage von innerliegenden O-Ringen
